Интересный глюк – FSC Esprimo V5535
Mar. 28th, 2011 10:47 am![[personal profile]](https://www.dreamwidth.org/img/silk/identity/user.png){kind=small}
ironowlИтак, пациент: Fujitsu-Siemens Esprimo Mobile V5535. Платформа, как я понимаю, Inventec A21526.
Симптомы: при подключении USB 2.0 устройств (USB flash, внешний USB HDD), машина вешается наглухо, вплоть до невозможности отключения длинным нажатием кнопки питания. Изображение на экране остается и после зависания. Иная USB-периферия – мышки, клавиатуры работают нормально. К стабильности работы машины претензий нету. При подключенной USB флешке машина включается но не стартует.
Аномально греющихся деталей на данный момент не выявлено. Напряжение питания USB портов стабильно и составляет 5,07В.
Что сделано: дважды заменен южник (SIS 968), чипы из разных партий. Для очистки совести прошита BIOS. Измерены токи потребляемые подключаемой USB-периферией (в норме и всегда меньше 0,5А на порт).
UPD.
Нашел.
Одно из питающих напряжений моста, 1,8В, получается с помощью интегрального стабилизатора типа 1117 (поз. обозначение U15). Вместо положенных 1,8В в случае моего пациента оказалось что-то около 1,6В и пульсации по линии питания около 200мВ. При подключении USB 2.0 периферии напряжение просаживалось где-то до 1,2В, пульсации возрастали до 0,5В.
Заменил копеечный стабилизатор и всё заколосилось. Как всё просто….
![[identity profile]](https://www.dreamwidth.org/img/silk/identity/openid.png){kind=small}
no subject
Date: 2011-03-28 08:21 am (UTC)no subject
Date: 2011-03-28 09:02 pm (UTC)Вот, непосредственно мост:
Ну а это обвязка разъемов:
Три корпуса вверху (U18, 21, 28) - ключи коммутирующие линии питания USB портов и контролирующие потребляемый ток (при превышении оного выдают "1" на линию USBOC).
Что-то меня заинтересовала линия USBCLK48M, надо поглядеть что там делается.
no subject
Date: 2011-03-28 09:07 pm (UTC)а хост, видать, неправильно его определяет, впадая в ступор и панику. А отчего так может быть, ... кстати, а это до загрузки системы происходит? или тогда когда винды активны?
no subject
Date: 2011-03-28 09:15 pm (UTC)Если оставить флешку в USB и попробовать включить ноут, ноут включается, но не стартует. Висит на 55h посте. Для Phoenix это инициализация USB контроллера. То-есть проблемы наблюдаются еще до загрузки ОС.
no subject
Date: 2011-03-28 09:16 pm (UTC)no subject
Date: 2011-03-28 09:18 pm (UTC)Сварганил отдельный USB разъем. Повешал непосредственно на пятаки возле моста, питание взял непосредственно от преобразователя +5В. Дочку с разъемами и их обвязкой отключил. Ничего не изменилось.
no subject
Date: 2011-03-28 09:23 pm (UTC)no subject
Date: 2011-03-28 09:34 pm (UTC)no subject
Date: 2011-03-28 09:38 pm (UTC)no subject
Date: 2011-03-28 09:38 pm (UTC)no subject
Date: 2011-03-28 09:44 pm (UTC)no subject
Date: 2011-03-28 09:46 pm (UTC)прям бозон хиггса какой-то
no subject
Date: 2011-03-28 11:39 pm (UTC)Одно из питающих напряжений моста, 1,8В, получается с помощью интегрального стабилизатора типа 1117. Вместо положенных 1,8В в случае моего пациента оказалось что-то около 1,6В и пульсации по линии питания около 200мВ. При подключении USB 2.0 периферии напряжение просаживалось где-то до 1,2В, пульсации возрастали до 0,5В.
Заменил копеечный стабилизатор и всё заколосилось. Как всё просто....
no subject
Date: 2011-03-29 07:28 am (UTC)Где моя трость?
no subject
Date: 2011-03-29 07:53 am (UTC)Если серьезно, очень помогают комментарии человека из "другой отрасли". Этакий критический взгляд со стороны.
no subject
Date: 2011-03-28 09:11 pm (UTC)no subject
Date: 2011-03-28 09:16 pm (UTC)no subject
Date: 2011-03-28 09:56 pm (UTC)В моем конкретном случае, CLKUSB12 имеет вот такой вид:
:)
no subject
Date: 2011-03-28 10:13 pm (UTC)Всё-таки дело, скорее всего, в питании. Причём где-то в другом месте, не затронутом перепайкой
no subject
Date: 2011-03-28 10:28 pm (UTC)Хотя соглашусь, явного криминала нету.
no subject
Date: 2011-03-28 10:37 pm (UTC)no subject
Date: 2011-03-28 10:41 pm (UTC)no subject
Date: 2011-03-29 07:43 am (UTC)no subject
Date: 2011-03-29 07:56 am (UTC)Ошибочка
Date: 2011-03-29 07:58 am (UTC)no subject
Date: 2011-03-28 08:34 am (UTC)no subject
Date: 2011-03-28 08:39 am (UTC)Но ключи питания проверю, спасибо за подсказку.
no subject
Date: 2011-03-28 08:42 am (UTC)no subject
Date: 2011-03-28 08:49 am (UTC)no subject
Date: 2011-03-28 08:51 am (UTC)no subject
Date: 2011-03-28 09:05 pm (UTC)no subject
Date: 2011-03-29 05:38 pm (UTC)no subject
Date: 2011-03-29 09:58 pm (UTC)no subject
Date: 2011-03-28 11:54 pm (UTC)no subject
Date: 2011-03-28 11:10 am (UTC)no subject
Date: 2011-03-28 12:44 pm (UTC)no subject
Date: 2011-03-28 01:46 pm (UTC)no subject
Date: 2011-03-28 01:25 pm (UTC)no subject
Date: 2011-03-28 01:47 pm (UTC)no subject
Date: 2011-03-28 09:07 pm (UTC)no subject
Date: 2011-03-28 11:54 pm (UTC)Оффтопик
Date: 2011-03-28 03:31 pm (UTC)no subject
Date: 2011-03-28 09:30 pm (UTC)На этот раз сгорела сетевая карта у меня в принтере(или правильнее встраиваемый принт сервер?).

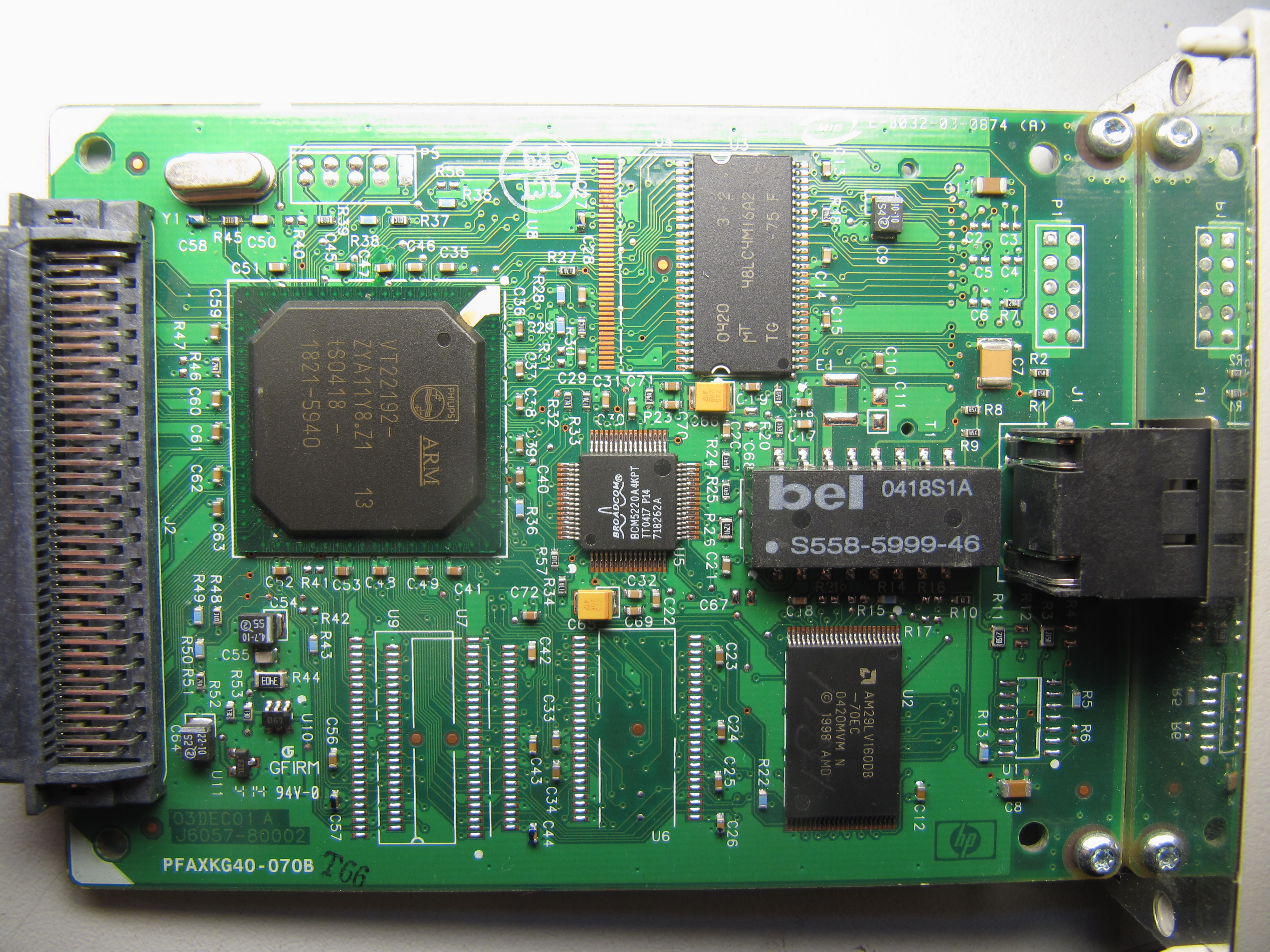

Называется HP jetdirect 615n, мелким шрифто написано i6057a 10/100fx.
http://tmp.avr.net.ru/hp.jpg фотография, крупным планом, 3.5мб.
Перестала работать и все. Понимаю что наверняка ничего не сделать, но вдруг проблема известная и есть решение.
С уважением, Александр
no subject
Date: 2011-03-28 09:58 pm (UTC)no subject
Date: 2011-04-18 09:05 pm (UTC)Добрался наконец до платки. Прогрел чип на 200 градусов хорошенько - все заработало :)
Спасибо!
